高压法兰全焊接固定球阀 Q347HF-300LB-1500LB

产品详情

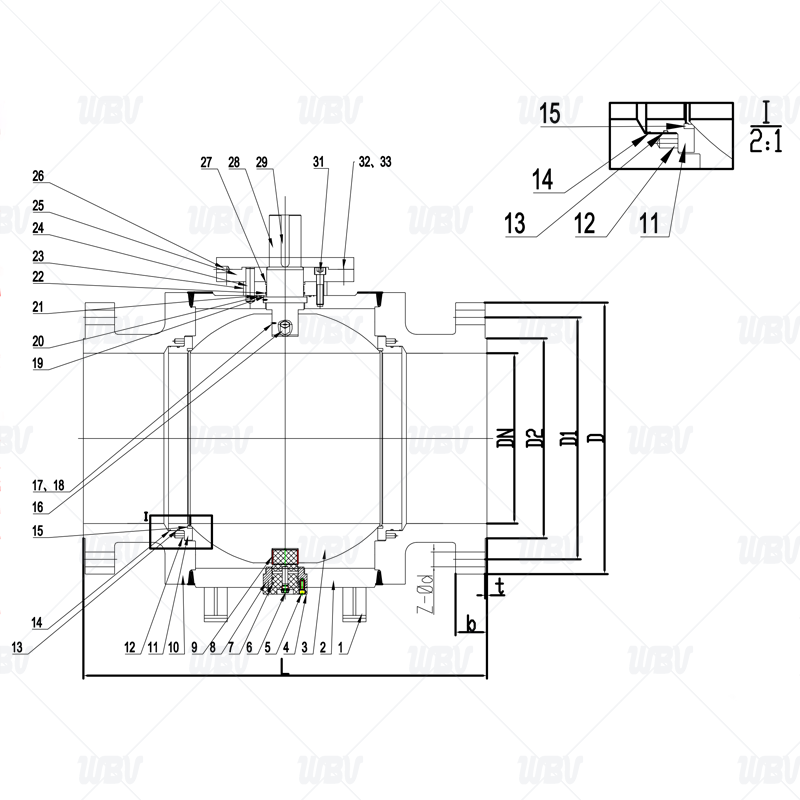

产品尺寸

300lb								600LB
DN	L	D	D1	D2	b	f	z-Фd	DN	L	D	D1	D2	b	f	z-Фd
DN50	216	165	127	92.1	23	1.6	8-Ф19	DN50	292	165	127	92.1	32	6.4	8-Ф19
DN65	241	190	149.4	104.8	26	1.6	8-Ф22	DN65	330	190	149.4	104.8	35	6.4	8-Ф22
DN80	282	210	168.3	127	29	1.6	8-Ф22	DN80	356	210	168.3	127	38.5	6.4	8-Ф22
DN100	305	255	200	157.2	32	1.6	8-Ф22	DN100	432	275	200	157.2	45	6.4	8-Ф25
DN125	381	280	235	185.7	35	1.6	8-Ф22	DN125	508	333	235	185.7	51.5	6.4	8-Ф29
DN150	403	320	269.9	215.9	37	1.6	12-Ф22	DN150	559	355	269.9	215.9	54.5	6.4	12-Ф29
DN200	502	380	330.2	269.9	42	1.6	12-Ф25	DN200	660	420	330.2	269.9	62	6.4	12-Ф32
DN250	568	445	387.4	323.8	48	1.6	16-Ф29	DN250	787	510	387.4	323.8	70	6.4	16-Ф35
DN300	648	520	450.8	381	51.5	1.6	16-Ф32	DN300	838	560	489	381	73.5	6.4	20-Ф35
DN350	762	585	514.4	412.7	54.5	1.6	20-Ф32	DN350	889	6005	527	412.7	76.5	6.4	22-Ф38
DN400	838	650	571.5	469.9	57.4	1.6	20-Ф35	DN400	991	685	603.2	469.9	83	6.4	20-Ф42
DN450	914	710	628.6	533.4	61	1.6	24-Ф35	DN450	1092	745	654	533.4	89.5	6.4	20-Ф45
DN500	991	775	685.8	584.2	64	1.6	24-Ф35	DN500	1094	815	723.9	584.2	96	6.4	24-Ф45
DN600	1143	915	812.8	692.2	70.5	1.6	24-Ф42	DN600	1397	940	838.2	692.2	108	6.4	24-Ф51
900LB								1500LB
DN	L	D	D1	D2	b	f	z-Фd	DN	L	D	D1	D2	b	f	z-Фd
DN50	368	215	165.1	92.1	44.5	6.4	8-Ф25	DN50	178	150	120.7	92.1	16	1.6	4-Ф19
DN65	419	245	190.5	104.8	48	6.4	8-Ф29	DN65	190	180	139.7	104.8	18	1.6	4-Ф19
DN80	381	240	190.5	127	44.5	6.4	8-Ф25	DN80	203	190	152.4	127	19	1.6	4-Ф19
DN100	457	290	235	157.2	51	6.4	8-Ф32	DN100	229	230	190.5	157.2	24	1.6	8-Ф19
DN125	559	350	279.4	185.7	57.5	6.4	8-Ф35	DN125	356	255	215.9	185.7	24	1.6	8-Ф22
DN150	610	380	317	215.9	62	6.4	12-Ф32	DN150	394	280	241.3	215.9	26	1.6	8-Ф22
DN200	737	470	393.7	269.9	70	6.4	12-Ф38	DN200	457	345	298.5	269.9	29	1.6	8-Ф22
DN250	838	545	469.9	323.8	76.5	6.4	16-Ф38	DN250	533	405	362	323.8	31	1.6	8-Ф22
DN300	965	610	533.7	381	86	6.4	20-Ф38	DN300	610	485	431.8	381	32	1.6	12-Ф25
DN350	1029	640	558.8	412.7	92.5	6.4	20-Ф42	DN350	686	535	476.3	412.7	35.5	1.6	12-Ф25
DN400	1130	750	616	469.9	95.5	6.4	20-Ф45	DN400	762	595	539.8	469.9	37	1.6	16-Ф29
DN450	1219	785	685.8	533.4	108	6.4	20-Ф51	DN450	864	635	577.9	533.4	40	1.6	16-Ф32
DN500	1321	855	749.3	584.2	114.5	6.4	20-Ф54	DN500	914	700	635	584.2	43.5	1.6	20-Ф32
DN600	1549	1040	901.7	692.2	146.5	6.4	20-Ф67	DN600	1067	815	749.3	692.2	48	1.6	20-Ф35

设计标准：

设计与制造规范：API 6D API 608

检验与实验：API 6D API 598

结构长度：ASME 16.10

法兰连接尺寸：ASME B16.5

压力——温差基准：ASME16.34

防火：API 6D API 607

产品零件表

序号	名称	材质	序号	名称	材质
1	双头螺柱	B7	15	填料	C
2	螺母	2H	16	阀杆	A105+ENP
3	阀盖	A105	17	滑动轴承	304+PTFE
4	缠绕垫片	304+C	18	止推轴承	PTFE
5	O型圈	FKM	19	螺栓/螺母	B7/2H
6	阀体	A105	20	螺钉	B7
7	底盖	A105	21	填料	C
8	止推轴承	PTFE	22	填料压盖	A105
9	轴承	304+PTFE	23	平键	1035
10	球	A105+ENP	24	连接盘	A105
11	阀座	PTFE	25	销钉	1035
12	弹簧	SS304	26	防静电	组合件
13	阀座支撑圈	A105	27	放空阀	A105+HZN
14	O型圈	FKM	28	排污阀	A105+HZN
