您当前的位置:首页 / 产品展示 / 全焊接球阀 / 全焊接全通径球阀Q367HF-16/25C CF8固定球 双极涡轮 防腐蚀漆
产品展示
全焊接球阀，阀门由三段独立的锻压件通过焊接组成一体式而成，确保球阀在允许工况条件下连接阀体无泄漏。产品主要应用于:天然气、石油、水等介质，适用于小区供热、城市燃气、石油化工、钢铁、造船、冶金、发电站、调压站等管道使用。
产品详情

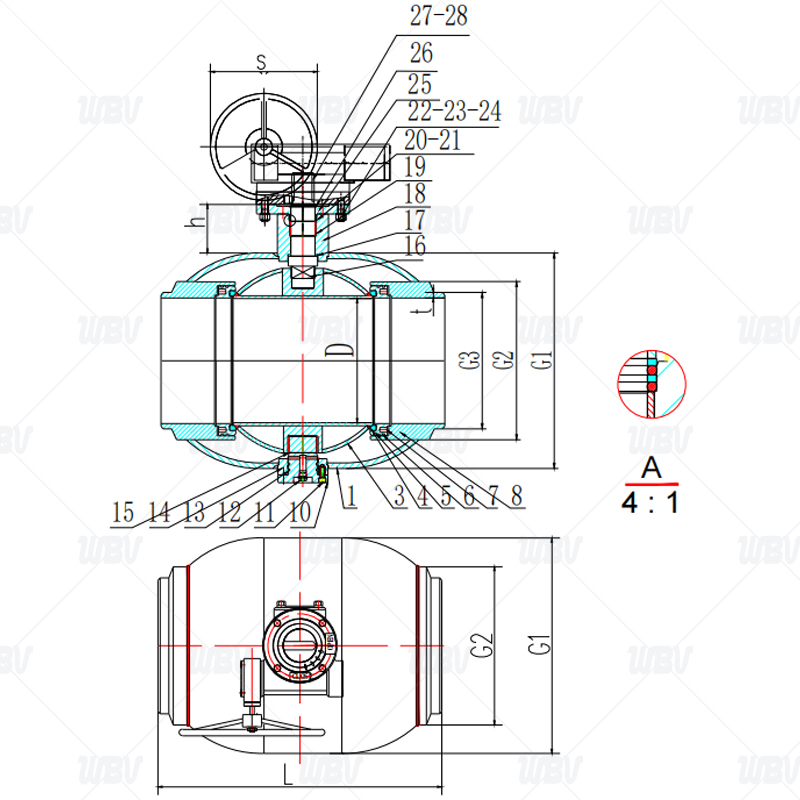

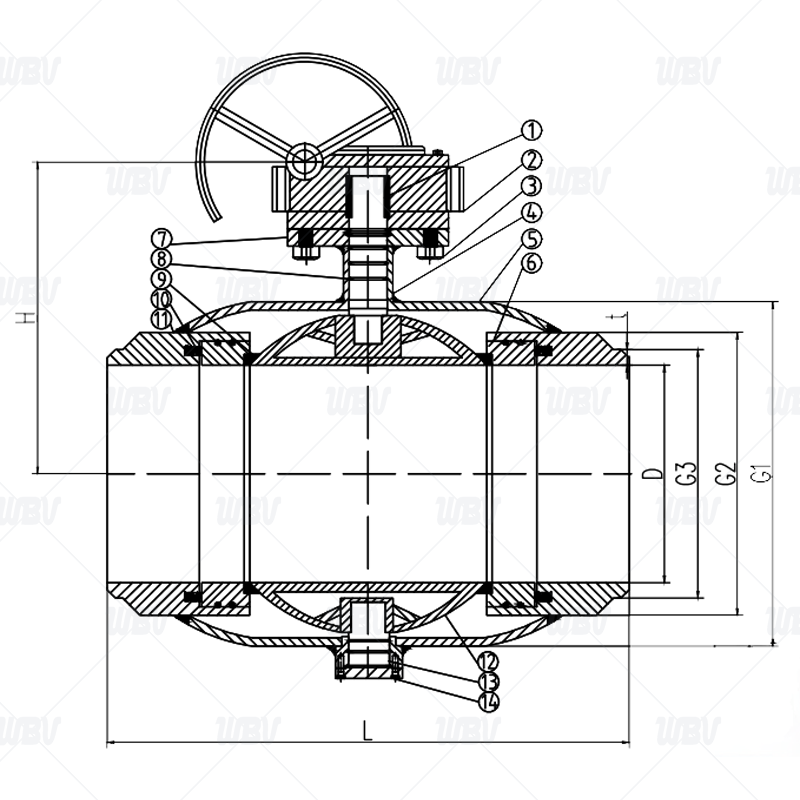

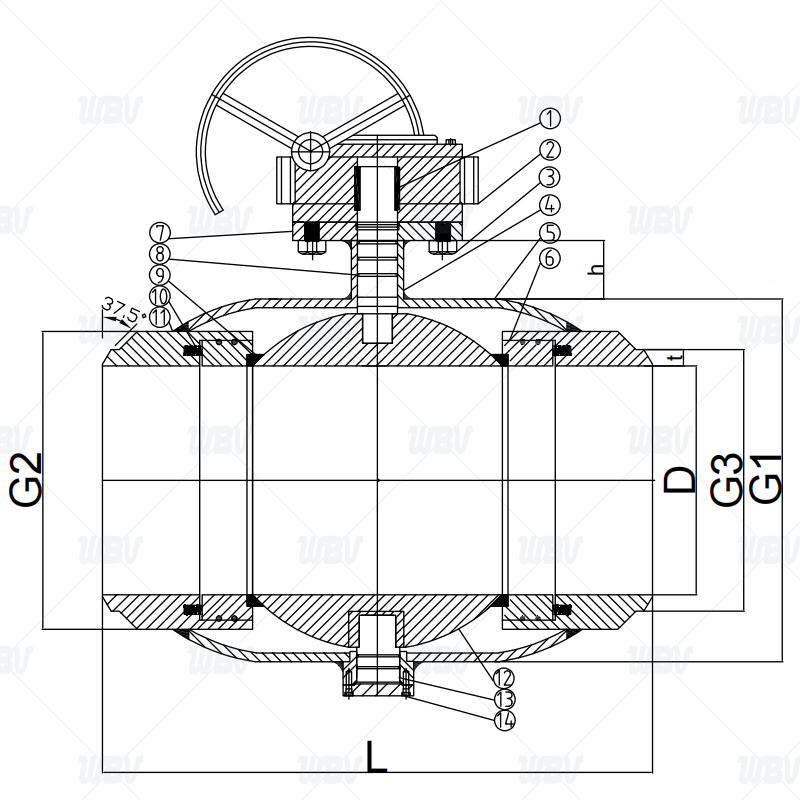

产品图纸
连接尺寸
| DN | PN | L | D | G1 | G2 | G3 | h | t | ISO5211 | 备注 |
| 250 | 25 | 620 | 250 | 427 | 298 | 273 | 129 | 10 | F16 | |
| 300 | 25 | 675 | 300 | 580 | 350 | 325 | 130 | 12.5 | F20 | 双级涡轮 |
| 350 | 25 | 774 | 350 | 580 | 426 | 377 | 130 | 13.5 | F25 | 双级涡轮 |
| 400 | 25 | 890 | 400 | 660 | 457 | 426 | 130 | 13 | F25 | 双级涡轮 |
| 450 | 25 | 910 | 450 | 660 | 510 | 480 | 135 | 15 | F30 | 双级涡轮 |
| 500 | 25 | 1084 | 500 | 800 | 560 | 530 | 135 | 15 | F30 | 双级涡轮 |
| 600 | 25 | 1363 | 500 | 960 | 660 | 630 | 140 | 15 | F35 | 双级涡轮 |
| 700 | 25 | 1530 | 685 | 1120 | 770 | 720 | 140 | 15 | F35 | 双级涡轮 |
| 800 | 25 | 1727 | 780 | 1250 | 870 | 820 | 140 | 20 | F35 | 双级涡轮 |
| 900 | 25 | 1900 | 875 | 1415 | 1020 | 920 | 140 | 20 | F40 | 双级涡轮 |
蜗轮扭矩
| 公称通径 | DN300 | DN350 | DN400 | DN500 | DN600 | DN700 | DN800 |
| 扭矩/.MI | 300 | 360 | 400 | 480 | 720 | 830 | 960 |
设计依据
1.阀门的设计按Q/320506 FDV01-20132：GB/T 12224-2005《钢制阀门 一般要求》
2.GB/T 12220-1989《通用阀门 标志》
3.GB/T 12223-2005《部分回转阀门驱动装置的连接》
4.JB/T 12006-2014《钢管焊接球阀》
5.GB/T 37827-2019《城镇供热焊接球阀》
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 体管 | 20# | 15 | 下轴承 | Q235+PTFE |
| 2 | 16 | 阀杆 | 2Cr13 | ||
| 3 | 球 | SS304 | 17 | 垫圈 | PTFE+C |
| 4 | 密封圈 | PTFE+C | 18 | 支管 | 20# |
| 5 | 阀座圈 | 20# | 19 | 上轴承 | Q235+PTFE |
| 6 | O型圈 | 氟塑橡胶FKM | 20 | 垫圈 | PTFE+C |
| 7 | 碟簧 | 50crv4 | 21 | O型圈 | FKM |
| 8 | 后阀座 | 20# | 22 | 螺柱 | 8.8 |
| 9 | 接管 | 20# | 23 | 螺母 | 8 |
| 10 | 底盖 | 20# | 24 | 弹性垫圈 | 45# |
| 11 | 内六角螺钉 | 45# | 25 | 法兰连接 | 20 |
| 12 | 排污塞 | 45# | 26 | 轴用卡簧 | 45# |
| 13 | O型圈 | FKM | 27 | 平键 | 45# |
| 14 | 底座 | 20# | 28 | 驱动装置 | QT450 |
