您当前的位置:首页 / 产品展示 / 全焊接球阀 / 全焊接固定球阀 Q367HF-16/25C CF8球 缩径锻压球阀 双极涡轮 防腐蚀油漆
产品展示
全焊接球阀，阀门由三段独立的锻压件通过焊接组成一体式而成，确保球阀在允许工况条件下连接阀体无泄漏。产品主要应用于:天然气、石油、水等介质，适用于小区供热、城市燃气、石油化工、钢铁、造船、冶金、发电站、调压站等管道使用。
产品详情

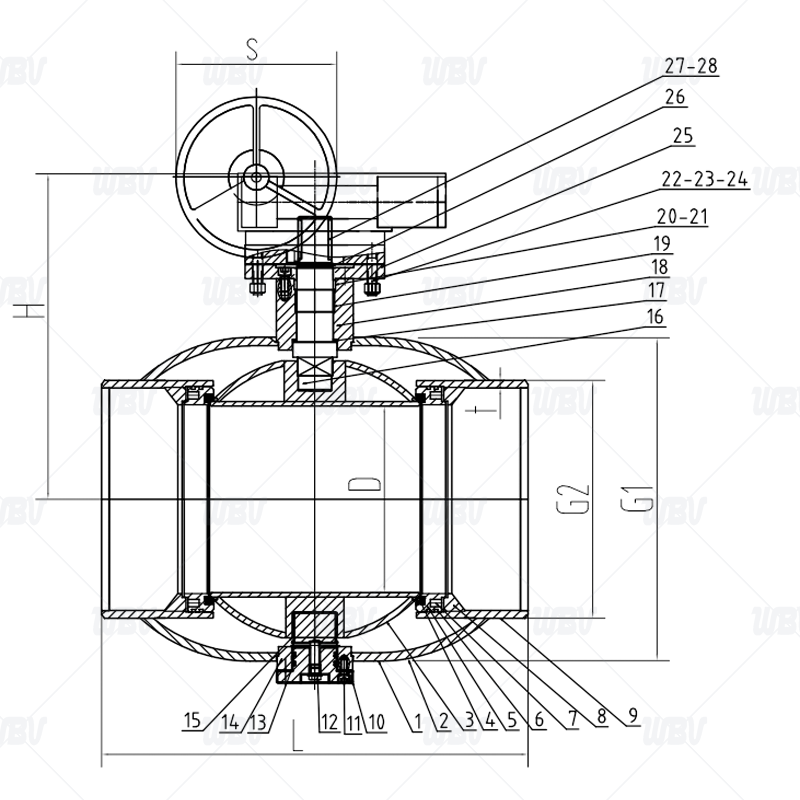

产品图纸
连接尺寸
DN | PN | L | D | G | L2 |
350 | 16 | 510 | 510 | 377 | 405 |
400 | 16 | 838 | 560 | 426 | 420 |
450 | 16 | 991 | 578 | 487 | 430 |
500 | 16 | 991 | 660 | 530 | 470 |
600 | 16 | 1143 | 820 | 630 | 580 |
700 | 16 | 1346 | 1018 | 720 | 650 |
800 | 16 | 1524 | 1135 | 820 | 910 |
900 | 16 | 1727 | 1245 | 920 | 853 |
1000 | 16 | 1840 | 1415 | 1020 | 950 |
1200 | 16 | 2100 | 1576 | 1220 | 1030 |
蜗轮扭矩
| 公称通径 | DN 350 | DN 400 | DN 500 | DN 600 | DN 700 | DN 800 | DN 900 | DN 1000 | DN 1200 |
| 扭矩/.MI | 300 | 360 | 400 | 480 | 720 | 830 | 960 | - | - |
设计依据
1.阀门的设计按Q/320506 FDV01-20132：GB/T 12224-2005《钢制阀门 一般要求》
2.GB/T 12220-1989《通用阀门 标志》
3.GB/T 12223-2005《部分回转阀门驱动装置的连接》
4.JB/T 12006-2014《钢管焊接球阀》
5.GB/T 37827-2019《城镇供热焊接球阀》
产品零件表
1 | 阀体 | AISI 20 | 6.2 | 内六角螺钉 | 8.8 |
2 | 封头 | AISI 20 | 6.3 | O型圈 | Viton |
3 | 固定球 | 304 | 6.4 | 无油轴承 | 304+PTFE |
4.1 | 支撑圈 | A105 | 6.5 | 排污塞 | 20Cr13 |
4.2 | 阀座 | PTFE-C | 7.1 | 支管 | AISI 20 |
4.3 | O型圈 | Viton | 7.2 | 上压盖 | A105 |
4.5 | 弹簧 | 17-7PH | 7.3 | O型圈 | Viton |
5.1 | 阀杆 | 20Cr13 | 7.4 | 垫片 | RPTFE |
5.2 | 无油轴承 | 304+PTFE | 7.5 | 填料 | 20Cr13 |
5.3 | 止推垫片 | PTFE | 7.5 | 内六角螺钉 | 8.8 |
5.4 | O型圈 | Viton | 7.6 | 卡簧 | 65Mn |
5.5 | O型圈 | Viton | 41 | 驱动装置 | |
5.6 | 平键 | AISI 1045 | 42 | 螺栓 | 8.8 |
6.1 | 底座 | A105 | 43 | 螺母 | 8 |
