您当前的位置:首页 / 产品展示 / 低温阀门 / 低温焊接截止阀 Sub-zero welded globe vlave DJ61W-/25/40/64
产品展示
产品详情

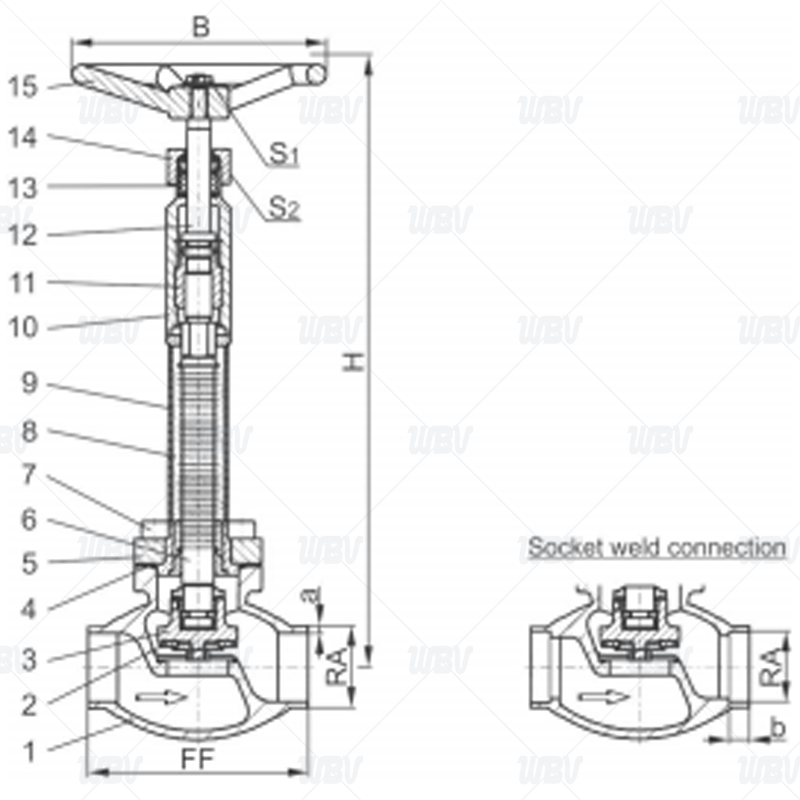

产品图纸
产品尺寸
| DN | FF | H | RA | a | RA | b | B | S1 | S2 | weight | kvs-value | Cv-Value |
| 10 | 70 | 380 | 12 | 1.0 | 13.72 | 6 | 150 | 10 | 30 | 1.6 | 1.6 | 1.9 |
| 15 | 85 | 380 | 17.2 | 1.6 | 17.15 | 10 | 150 | 10 | 30 | 1.85 | 2.8 | 3.3 |
| 15 | 85 | 380 | 21.3 | 2.0 | 21.34 | 10 | 150 | 10 | 30 | 1.9 | 4.3 | 5.0 |
| 20 | 100 | 380 | 26.9 | 2.0 | 26.67 | 13 | 150 | 10 | 30 | 2.3 | 6.7 | 7.8 |
| 25 | 115 | 380 | 33.7 | 2.0 | 33.40 | 13 | 150 | 10 | 30 | 2.7 | 11.5 | 13.4 |
| 32 | 115 | 380 | 38 | 2.0 | - | - | 150 | 13 | 36 | 3.6 | 14.0 | 16.2 |
| 40 | 130 | 380 | 42.4 | 2.0 | 42.16 | 13 | 150 | 13 | 36 | 5.1 | 20.6 | 26.3 |
| 40 | 130 | 380 | 48.3 | 2.0 | 48.26 | 13 | 150 | 13 | 36 | 5.1 | 22.6 | 26.3 |
| 50 | 155 | 380 | 60.3 | 2.0 | 60.33 | 16 | 150 | 13 | 36 | 7.7 | 37.1 | 43.2 |
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | Body 阀体 | CF8 | 9 | Elongation tube 伸长管 | A213 TP321 |
| 2 | Valve seal密封 | PTFE/GRAP碳填充PTFE | 10 | upper part 上部 | 304 |
| 3 | Disc 阀瓣 | 304 | 11 | Bush 衬套 | B103 Alloy A铜锡合金 |
| 4 | Boonet gasket 阀盖衬套 | PTFE | 12 | Stem 阀杆 | 304 |
| 5 | headpiece 阀盖 | 304 | 13 | Gland packing 压盖填料 | Graphite/PTFE |
| 6 | Bellow stem 波纹管阀杆 | 321 | 14 | Gland nut 压盖螺母 | 303 |
| 7 | Bolts 螺栓 | A194 B8 | 15 | Handwheel 手轮 | Aluminium alloy 铝合金 |
| 8 | Bellow 波纹管 | 321 | - | - | - |
