您当前的位置:首页 / 产品展示 / 底阀 / 法兰底阀 foot valve H42W-16
产品展示
产品详情

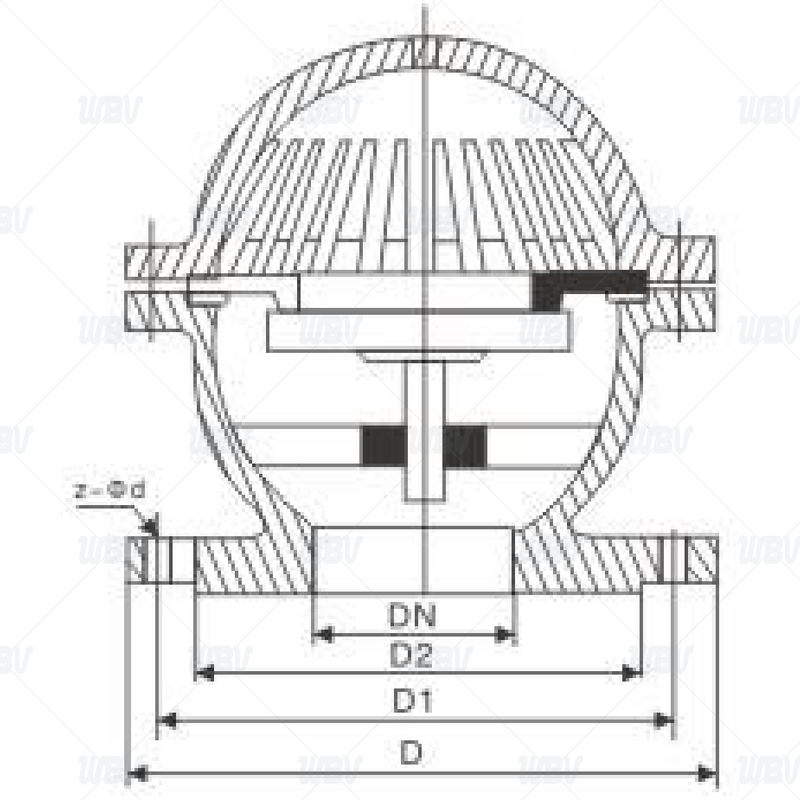

产品图纸
产品尺寸
| DN | H | D | D1 | D2 | Z-Фd |
| 32 | 105 | 120 | 90 | 70 | 4-Ф14 |
| 40 | 110 | 130 | 100 | 80 | 4-Ф14 |
| 50 | 125 | 140 | 110 | 90 | 4-Ф14 |
| 65 | 150 | 160 | 130 | 110 | 4-Ф14 |
| 80 | 175 | 185 | 150 | 128 | 4-Ф18 |
| 100 | 190 | 205 | 170 | 148 | 4-Ф18 |
| 125 | 240 | 235 | 200 | 178 | 4-Ф18 |
| 150 | 280 | 260 | 225 | 202 | 4-Ф18 |
| 200 | 360 | 315 | 280 | 258 | 4-Ф18 |
技术资料
1.执行标准：Q/12 NJ3583-2001
2.试验标准：GB/T26480-2011
