Местоположение:Главная / Продукция / Шаровой клапан для полной сварки
Полносварочный шаровой клапан, клапан состоит из трех отдельных кованых деталей, состоящих из сварки в одном виде, чтобы гарантировать, что шаровой клапан соединяет корпус клапана в разрешенных условиях без утечки. Продукция в основном применяется: природный газ, нефть, вода и другие диэлектрики, подходит для использования микро - отопления, городского газа, нефтехимии, стали, судостроения, металлургии, электростанций, трансформаторных станций и других трубопроводов.

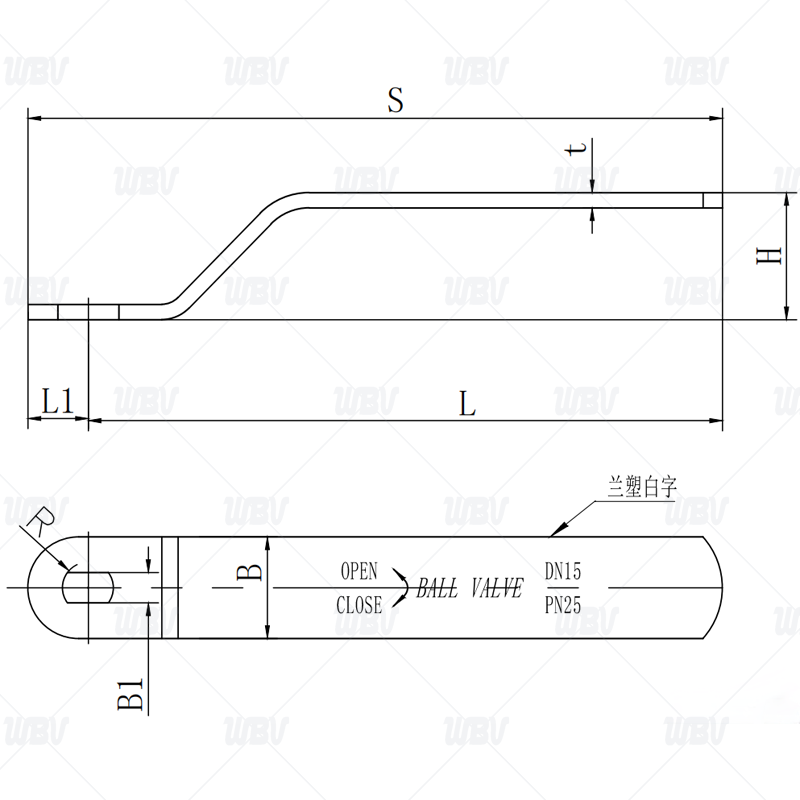

Рисунок продукции
Размер соединения
| DN | PN | L | D | G1 | G2 | G3 | H | h | l | s |
| 15 | 25 | 230 | 15 | 42.4 | 26.7 | 21.3 | 90 | 33 | 4 | 115 |
| 20 | 25 | 230 | 20 | 48.3 | 33.7 | 26.7 | 128 | 37 | 5 | 160 |
| 25 | 25 | 260 | 25 | 60.3 | 42.4 | 33.7 | 133 | 37 | 5 | 160 |
| 32 | 25 | 260 | 32 | 76.1 | 48.3 | 42.4 | 140 | 50 | 5 | 170 |
| 40 | 25 | 300 | 40 | 88.9 | 60.3 | 48.3 | 144 | 50 | 5 | 170 |
крутящий момент клапана
| Номинальный размер | DN15 | DN20 | DN25 | DN32 | DN40 |
| крутящий момент/.MI | 9 | 12 | 20 | 35 | 50 |
Основа проектирования
1. Конструкция клапанов в соответствии с Q/320506 FDV01-20132: GB/T 12224-2005 "Общие требования к стальным клапанам"
2. GB/T 12220-1989 "Универсальная маркировка клапанов"
3. GB/T 12223-2005 "Соединение приводов частично вращающихся клапанов"
4. JB/T 12006-2014 "Шаровые клапаны для сварки стальных труб"
5. GB/T 37827-2019 "Шаровые клапаны для сварки городского отопления"
Таблица запасных частей
| Серийный номер | Имя | Материалы | Серийный номер | Имя | Материалы |
| 1 | Тело | 20# | 11 | Подключение | 20# |
| 2 | Подключение | 20# | 12 | Кольцо типа О клапана | Фторированный каучук FKM |
| 3 | Мяч | 304 | 13 | Шайба | PTFE+C |
| 4 | Седло клапана | PTFE+C | 14 | Заглушка наполнителя | 20# |
| 5 | О - образное кольцо седла клапана | Фторированный каучук FKM | 15 | Блок ограничения | Q235 |
| 6 | Поддерживающее кольцо | 60Si2Mn | 16 | Ручка | 25сталь |
| 7 | тарельчатая пружина | 60Si2Mn | 17 | Упругое кольцо | 201 |
| 8 | Клапанный стержень | 2Cr13 | 18 | Гайка крышки | 201 |
| 9 | Прокладка стопорная | PTFE+C | 19 | Подшипник | Низкоуглеродная сталь+PTFE |
| 10 | Подшипник | Низкоуглеродная сталь+PTFE |
