Местоположение:Главная / Продукция / обратный клапан

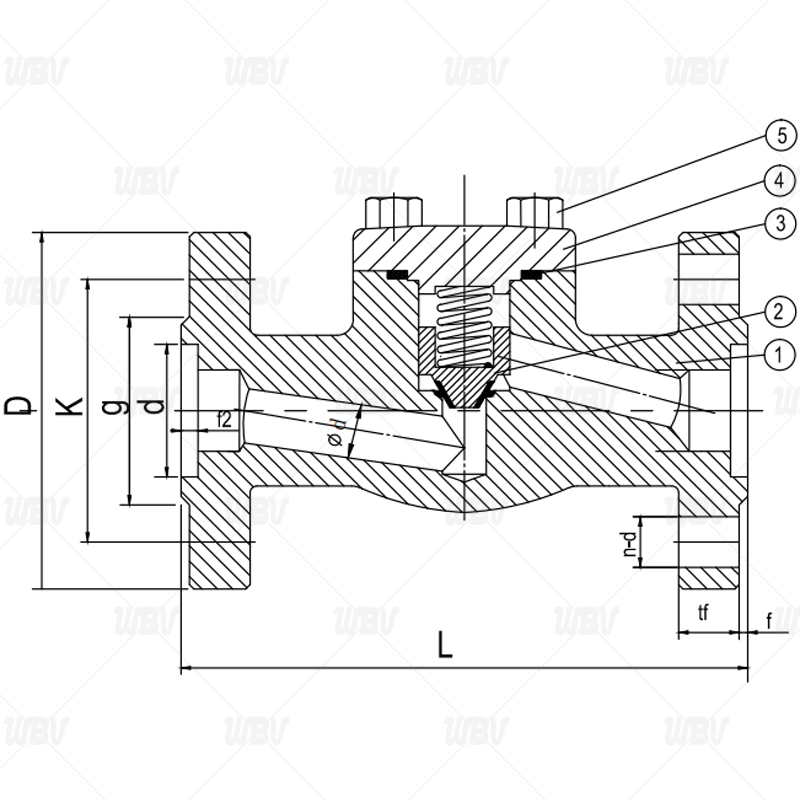

Рисунок продукции
Размеры продукции
| DN | L | D | K | g | tf | f | f2 | f | n-d | Фd |
| 15 | 170 | 105 | 145 | 45 | 18 | 2 | 4 | 40 | 4-14 | 10.5 |
| 20 | 190 | 130 | 125 | 58 | 20 | 2 | 4 | 51 | 4-18 | 13 |
| 25 | 210 | 140 | 110 | 68 | 22 | 2 | 4 | 58 | 4-18 | 17.5 |
| 32 | 230 | 155 | 100 | 78 | 24 | 2 | 4 | 66 | 4-22 | 24 |
| 40 | 260 | 170 | 90 | 88 | 26 | 2 | 4 | 76 | 4-22 | 29 |
| 50 | 300 | 195 | 75 | 102 | 28 | 2 | 4 | 88 | 4-26 | 36 |
Технические материалы
1. Применение стандартам GB/T 12235-2007, JB/T 7746-2020
2. Длина конструкции Standard GB/T 12221-2005
3. Размер фланцевого соединения стандартов GB/T 9113.1-2010, JB/T 82.1-82.4-2015
4. Критерии проверки JB/T 9092-1999, GB/T 26480-2011
5. After passing the inspection, dry the water stains inside the cavity and cover both ends with dust caps
Таблица запасных частей
| Серийный номер | Имя | Материалы |
| 1 | Корпус клапана | F304 |
| 2 | Клапан | 304 |
| 3 | Прокладка среднего фланца | 304+C |
| 4 | Крышка клапана | F304 |
| 5 | болт среднего фланца | B8 |
